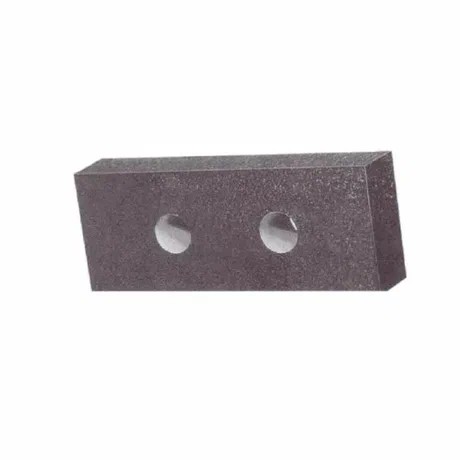

Угольник поверочный УБ-ТК — это брусковый инструмент из твёрдокаменных пород (например, гранита или базальта), предназначенный для поверки угольников, контроля перпендикулярности поверхностей, взаимно перпендикулярного перемещения узлов станков и агрегатов, а также других работ в машиностроении. Выпускается по техническим условиям ТУ 2–034–220832–018.
Основные характеристики
Конструкция: представляет собой брусок прямоугольного сечения.
Классы точности: выпускаются двух классов — 00 и 0.
Модификации:
УБТК 00–400;
УБ-ТК 0–400;
УБ-ТК 00–630;
УБ-ТК 0–630;
УБ-ТК 00–1000;
УБ-ТК 0–1000.
Технические параметры:
Отклонения от перпендикулярности измерительных поверхностей к опорным не должны превышать значений, указанных в технической документации.
Отклонения от плоскостности измерительных и опорных поверхностей также регламентируются стандартами.
Отклонения от перпендикулярности боковых поверхностей к измерительным и опорным поверхностям — не более 25 мкм.
Параметр шероховатости измерительных и опорных поверхностей по ГОСТ 2789–73 — Ra < 0,32 мкм.
Пример характеристик для УБТК 400×160×80 кл. 00:
допуск перпендикулярности: ±1,6 мкм (±0,0016 мм);
допуск плоскостности измерительных поверхностей: 0,5 мкм (0,0005 мм);
допуск плоскостности опорных поверхностей: 0,6 мкм (0,0006 мм);
масса: не более 14,4 кг.
Применение
поверка угольников;
контроль перпендикулярности поверхностей;
проверка взаимно перпендикулярного перемещения узлов станков и агрегатов;
работы в машиностроении, метрологических лабораториях, оптическом и электронном производстве, научно-исследовательских центрах.
Комплектация
В комплект поставки входят: угольник, футляр, паспорт.
Поверка
Поверка угольников должна производиться согласно методике, приведённой в паспорте. Для поверки используются такие средства, как автоколлиматор АК-0,2У, измерительные головки, профилограф-профилометр, стеклянная пластина, электронный уровень «Микрад».
Производитель
Изготовитель — ОАО «Ставропольский инструментальный завод» (г. Ставрополь).
Особенности
Твёрдокаменные породы, из которых изготавливаются угольники УБ-ТК, обладают минимальным коэффициентом теплового расширения и высокой устойчивостью к износу, что гарантирует стабильность метрологических характеристик на протяжении всего срока службы. Материал устойчив к коррозии и агрессивным средам.
